QD系列气弹簧
QD系列气弹簧广泛应用于构件提升、支撑、重力的平衡和代替精良的机械弹簧等。采用油路循环控制气体排量的最新结构生产，具有上升缓冲，到位轻的优良特点。QD系列气弹簧以高压惰性气体为动力，在整个工作行程中支承力是恒定的，这是优越于普通气弹簧的最大特点，并具有安装方便，使用安全无需保养等优点。

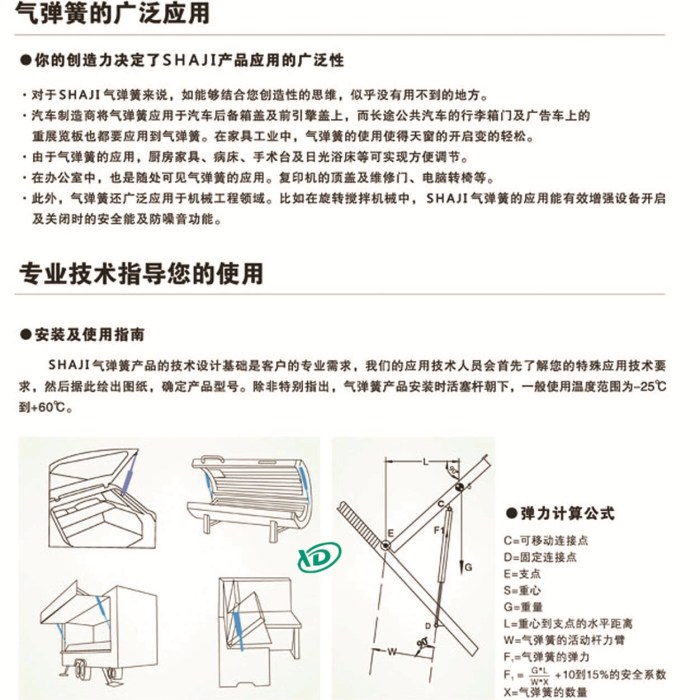

安装使用指南

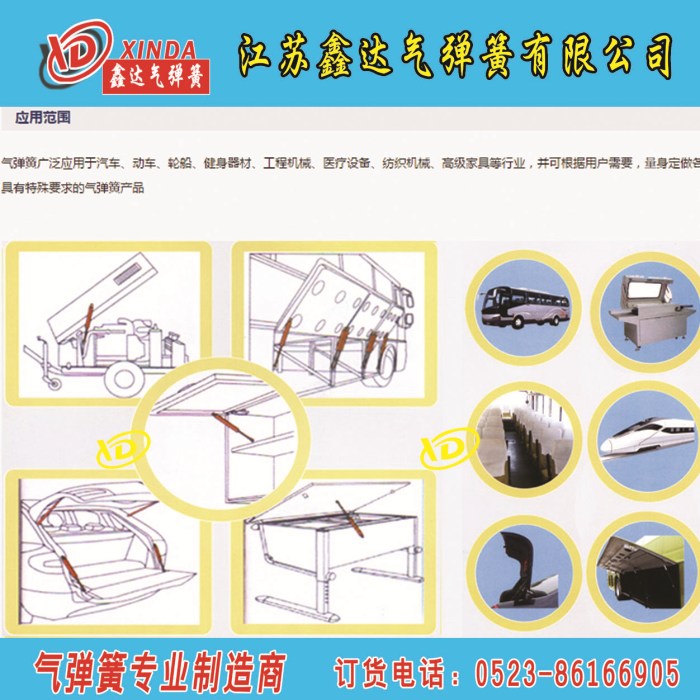

气弹簧应用范围

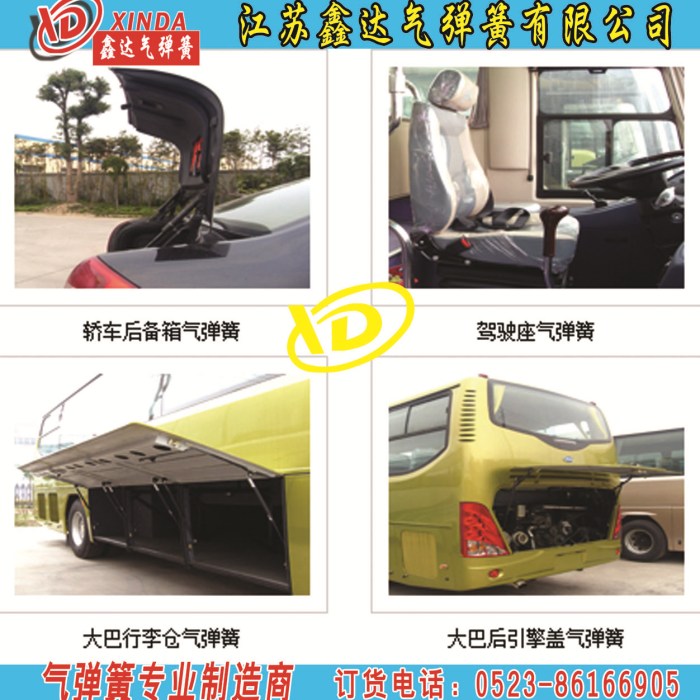

气弹簧液压杆应用范围
各种气弹簧气撑

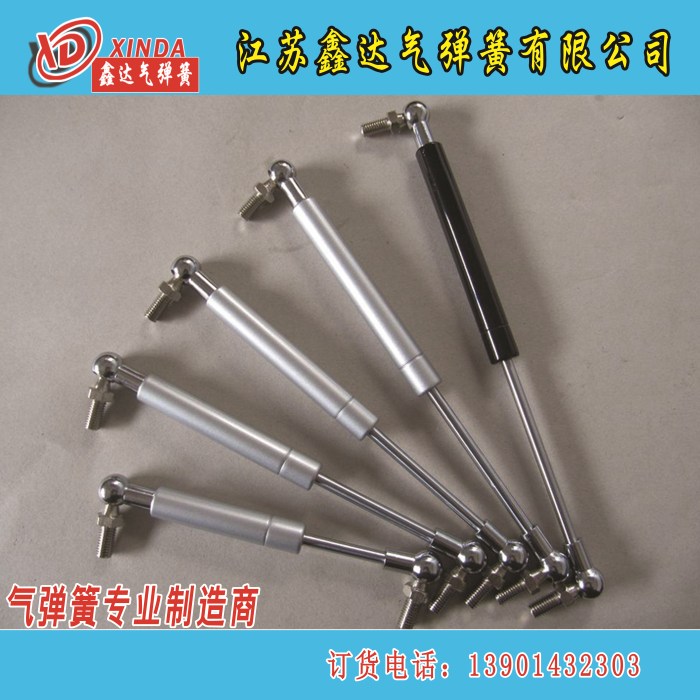

气弹簧带垫片军绿球头
银粉色球头气弹簧液压杆

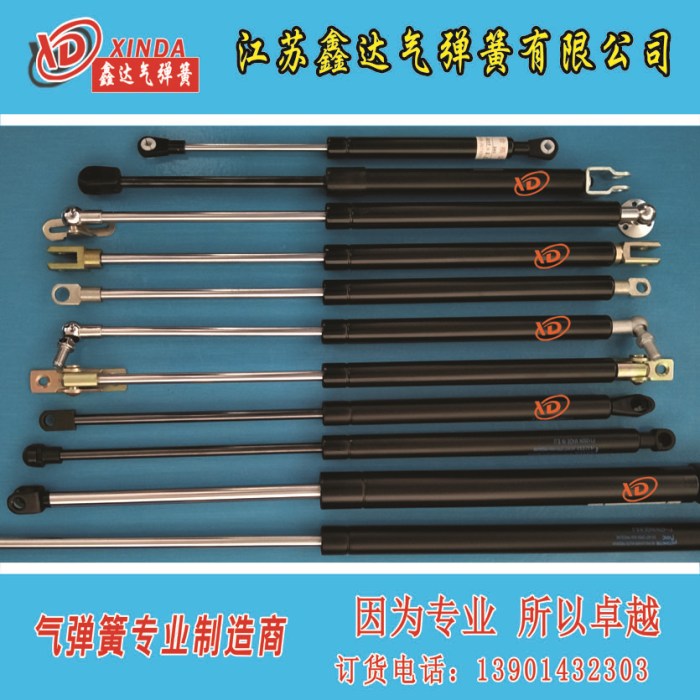

各种冲压件气弹簧气动撑杆
气弹簧塑球配军绿冲压件
QD系列气弹簧现有（部分）规格一览表
QD13 100N≈10Kgf
代号 | L | S | Kgf(N×10) | 接头形式 |
01 | 110 | 30 | 2、57、10 | AA、CC、AC |
02 | 150 | 50 | 5、10、15 | AA、AC |
03 | 180 | 75 | 5、10、20 | EF、FF |
04 | 210 | 85 | 5、10、15、20 | AA |
05 | 250 | 90 | 5、10、20 | AF、CC |
06 | 300 | 110 | 5、10、20、25 | AA、FF |
07 | 340 | 120 | 5、10、20、25 | CC、AA |
08 | 360 | 140 | 5、10、15、30 | AA、CC、AC |
09 | 380 | 140 | 5、15、25 | AA、CC、AC |
QD16
代号 | L | S | Kgf（N×10） | 接头形式 |
01 | 190 | 40 | 5 | AA |
02 | 210 | 50 | 30 | AA/DD |
03 | 250 | 70 | 10、20、25、30 | AA/AD |
04 | 300 | 100 | 40 | AA/DA |
05 | 340 | 110 | 45 | AA |
06 | 400 | 130 | 40 | DD |
07 | 480 | 180 | 45 | DD |
08 | 500 | 190 | 30 | AA |
09 | 580 | 220 | 50 | DD |
10 | 600 | 250 | 40 | AA |
QD19
代号 | L | S | Kgf(N×10) | 接头形式 |
01 | 250 | 50 | 50 | AB/BB |
02 | 300 | 100 | 60 | BB |
03 | 340 | 100 | 70 | BB |
04 | 380 | 120 | 50 | EF |
05 | 420 | 130 | 55 | AE |
06 | 450 | 150 | 55 | FF |
07 | 480 | 160 | 75 | GG/DD |
08 | 605 | 200 | 55 | BD |
09 | 680 | 280 | 70 | BD/DD |
10 | 700 | 300 | 40 | CC |
QD25
代号 | L | S | Kgf(N×10) | 接头形式 |
01 | 735 | 220 | 90 | CC |
02 | 775 | 240 | 120 | GG |
03 | 780 | 280 | 130 | GG |
04 | 900 | 300 | 120 | AA |
05 | 1000 | 350 | 90 | CA |
06 | 1100 | 350 | 90 | AF |
说明：以上的规格只是公司上千种规格的一部分，只需提供最大安装（中心距）、行程、举力及接头形式均可另行设计制造，或来样定货，不另加价，接头形式的组合不受限制；QD10系列为小型气弹簧，尺寸规格不作罗列，均可根据客户要求制作。
